MLA(マグネチックループアンテナ)の製作例   20.15.6.27更新

トップ アイコン
 JH1BTSのホームページに戻る

MLA-3 7MHz~21MHz 5Band用

ANTデータ

メインループの直径:0.955m 周囲3m

素材の断面直径:4mm Al棒

インダクタンス:3.17μH

キャパシタンス容量

  7MHz 155pF

  10.1MHz 75pF

  14MHz 39pF

  18.068MHz 23pF

  21MHz 17pF

キャパシタンス調整:手動





MLA-1 電動キャパシタンス調整導入例 6Band用

ANTデータ

メインループの直径:0.64m 周囲2m

素材の断面直径:4mm Al棒

インダクタンス:2.06μH

キャパシタンス容量

  10.1MHz 122pF

  14MHz 62pF

  18.068MHz 37pF

  21MHz 27pF

  24.89MHz 21pF

  28MHz 13pF

キャパシタンス調整:電動

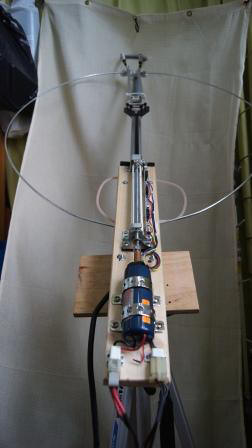

電動キャパシタンス調整導入後のMLA写真

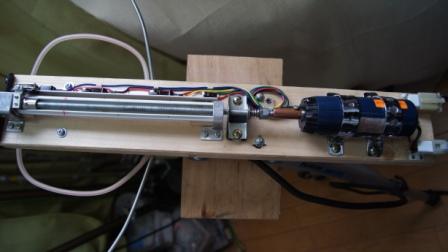

電動部写真 モーターはハンドドリルです、メカ部はJA1INE(根本OM)に製作していただきました

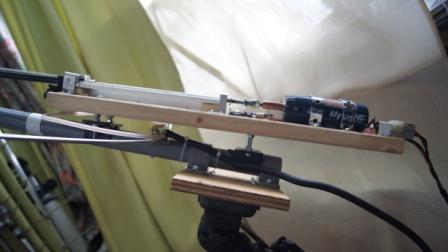

電動部を横から見ています

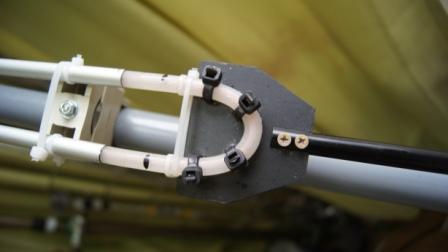

ピストンシリンダーとの接合部です

バンドごとに同軸キャパシタンスを手動で交換します

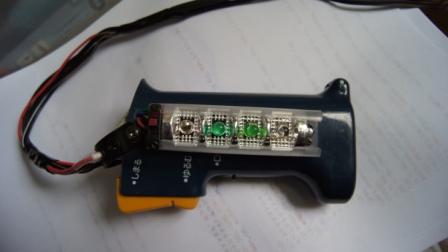

電動キャパシタンスのコントローラーです、前進・後退とてもスムーズです、LED配置表示で上端、下端、中間2ヶ所で発光します



MLA-2 モノバンド 50MHz製作例 2015.6.28更新

ANTデータ

メインループの直径:0.32m 周囲1m

素材の断面直径:4mm Al棒

インダクタンス:0.89μH

キャパシタンス容量

  50MHz 11.3pF

  54MHz 9.7pF

  キャパシタンス調整:手動

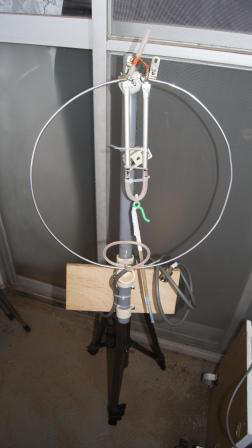

全体写真MLA-1 50MHz

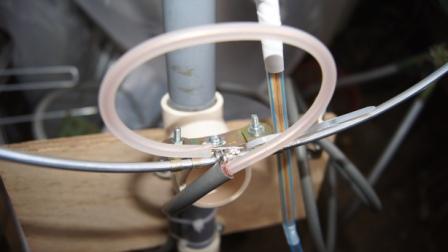

給電部写真

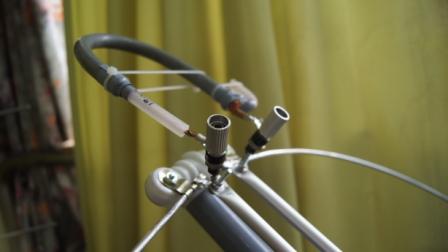

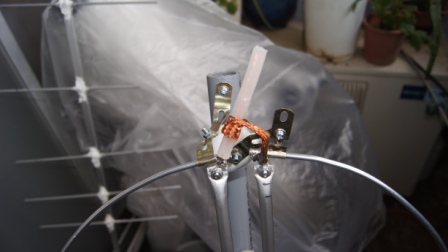

キャパシタンス部写真
